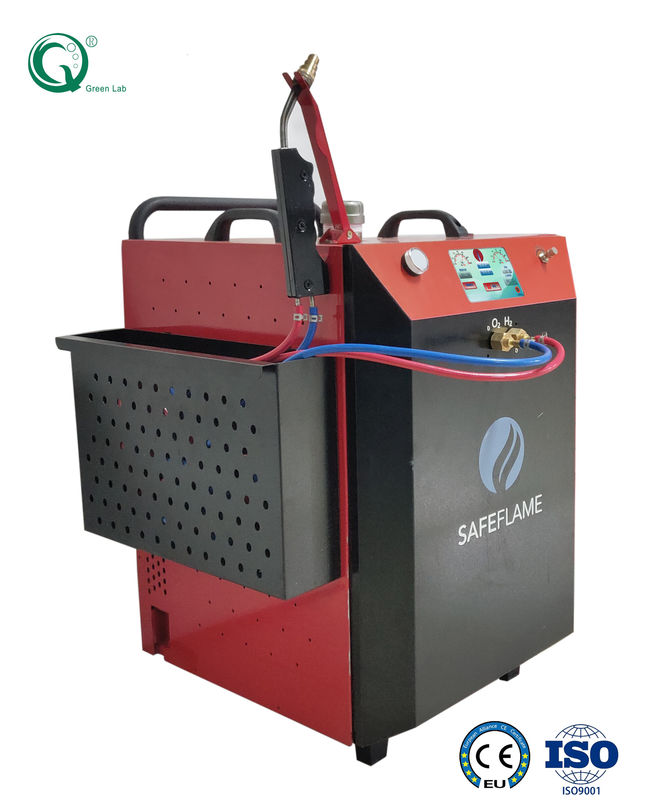

Σύνθετες διαστάσεις Μηχανή συγκόλλησης υδρογόνου οξυγόνου με πιστοποίηση CE από την Safeflame

Σινοβρετανική συνεργασία
Ένα Νέο...
Ασφαλής φλόγα
Από το νερό
Μια συσκευή νέας γενιάς που θα εκσυγχρονίσει τις παραδοσιακές μεθόδους οξυακετυλενίου και αερίου.
Μια συσκευή νέας γενιάς που θα εκσυγχρονίσει τις παραδοσιακές μεθόδους οξυ-ακετυλενίου και αέριο-αεροσβεσμού.

Η Safeflame είναι η ανάπτυξη μιας "Ασφαλέστερης και καλύτερης φλόγας συγκόλλησης" με χρήση υδρογόνου και οξυγόνου από την ηλεκτρόλυση αποιονισμένου νερού που απαιτεί μόνο νερό και ηλεκτρισμό και χωρίς χημικά.
Το έργο safeflame είναι το αποτέλεσμα ενός χρηματοδοτούμενου από την ΕΕ ερευνητικού έργου (1,8 εκατ.^Στ31 Νοεμβρίου 2011^ΣτΟκτώβριος 2014.
Η Safeflame (UK) Ltd. ήταν η εταιρεία που ιδρύθηκε για να αξιοποιήσει τα αποτελέσματα του έργου για λογαριασμό της SME AG, η οποία αποτελείται από την EABS (European Association of Brazing and Soldering),CESOL (Ισπανικός Σύνδεσμος Ζυθοποιίας), BESA (Ένωση Υπηρεσιών Μηχανικών Κατασκευών).
Το μηχάνημα σφυρίχτησης υδρογόνου Safeflame σχεδιάστηκε και κατασκευάστηκε με βάση την συνεργασία μεταξύ της Κίνας και της Βρετανίας και κυκλοφόρησε στην αγορά το 2019.
- Τι;'Είναι καινούργιο;
ΝΕΟΣ σχεδιασμός φλόγας Safeflame που παράγει ένα νέο"Φωτιά"(Πολύ διαφορετική από τις παραδοσιακές φλόγες αερίου/αέρα ή αερίου/οξυγόνου)

Safeflame®Πυροβολείς που συνδέονται με ηλεκτρολύτες με ξεχωριστές ροές αερίων υδρογόνου και οξυγόνου."Διαδικασία προσχώρησης"είναι το "Flame BRAZING".

Γιατί είναι πιο ασφαλές;
ΧΩΡΙΑ προμειγμένα αέρια,
Χωρίς φιάλες αερίου,
Χωρίς φως πίσω.
Χωρίς διαβρωτικά χημικά.

Από το ΝΕΡΟ
Αυτό..."νέος"Η εpiιτροpiή αυτή piαρέχει τη δυνατότητα να εpiιτεθεί σε piερισσότερες piεριφερειακές εpiιτροpiές.'σ α"νέος"πρόσθετη φλόγα διαθέσιμη στην αγορά.

Δεν πρέπει να συγχέεται με φλόγες από ηλεκτρόλυση νερού (μείγματος αερίων) που χρησιμοποιεί διαβρωτικές χημικές ουσίες.
Αέρια καυσίμωνγιαΦλόγες
Από πού και από ποιον παίρνουμε τα υπάρχοντα καύσιμα από...

Γιατί το υδρογόνο είναι γενικά η τελευταία επιλογή για καύσιμο;

* Χαμηλή θερμοκρασία CV 330 btu/cf, φυσικό αέριο 1000 btu/cf, προπάνιο 2500 btu/cf, ακετυλένιο 1300 btu/cf

* Θεωρούμενα ζητήματα ασφάλειας, ιδιαίτερα με το οξυγόνο και το φως πίσω

* Προβλήματα ασφάλειας με χημικές ουσίες από υφιστάμενες φλόγες HHO από νερό (μείγματα αερίων)

* Αδιαφορία για την παροχή υδρογόνου και οξυγόνου από φιάλες

* Έλλειψη πραγματικών γνώσεων και εμπειρίας στην αλυσίδα εφοδιασμού σε σύγκριση με άλλα καύσιμα αέρια.
Υπηρεσίες φυσικού αερίου... Φυσικό αέριο (μεθάνιο)

Βιομηχανική εταιρεία αερίου υγροποιημένο πετρελαϊκό αέριο (LPG)
(Προπάνιο/Βουτάνιο/Προπυλένιο)
Ακετυλένιο
Υδρογόνο μετασχηματισμένο φυσικό αέριο
Ηλεκτρόλυση νερού
Απαιτήσεις για καύση: Αέριο + Οξυγόνο = ΦΩΜΑ
Από πού προέρχεται το οξυγόνο;

* Αέρας (20% οξυγόνο / 80% άζωτο)
* Οξυγόνο από κύλινδρο, γεννήτρια
* Μεικτά αέρια ή χωριστά αέρια (ηλεκτρόλυση νερού)


Γιατί να διαλέξεις το Υδρογόνο και το Οξυγόνο τώρα;


* Οι πρόσφατες εξελίξεις με την ηλεκτρόλυση (απομονωμένα αέρια) έχουν μειώσει το κόστος των ηλεκτρολύσεων, έτσι ώστε το υδρογόνο και το οξυγόνο να μπορούν πλέον να προμηθευτούνται εύκολα από το νερό

* Νέοι σχεδιασμοί καυστήρων Safeflame® παράγουν μια νέα φλόγα χωρίς φως, λιγότερο έντονη, ελεγχόμενη και ασφαλέστερη.

Έτσι, για πρώτη φορά τα μοναδικά οφέλη του υδρογόνου και του οξυγόνου μπορούν τώρα να χρησιμοποιηθούν με ασφάλεια από μια βολική πηγή εφοδιασμού.

* Η σίδερα με φλόγα χρησιμοποιείται σε ΟΛΕΣ τις βιομηχανίες, συμπεριλαμβανομένων της αυτοκινητοβιομηχανίας, της αεροδιαστημικής, της HVACR και των αντλιών θερμότητας και πολλών άλλων τομέων.

* Χειροκίνητες και αυτοματοποιημένες μεθόδους

* Η HVACR και οι αντλίες θερμότητας είναι μια τεράστια παγκόσμια βιομηχανία.

* Κυριαρχικό"Διαδικασία προσχώρησης"είναι ΦΩΣΗ

* Χειροκίνητη συγκόλληση με φλόγα κρατώντας μια χειροβομβίδα αερίου/οξυγόνου


Τύποι ηλεκτρόλυσης

Διάλογος εμπορικά διαθέσιμων ηλεκτρολύσεων

Το Safeflame χρησιμοποιεί κύτταρο PEM:

* Τα ξεχωριστά αέρια έχουν δύο ξεχωριστές συνδέσεις εξόδου για το υδρογόνο και το οξυγόνο.

* Οξύ (PEM) χωρίς KOH αλλά χρησιμοποιεί ενσωματωμένο καταλύτη


Άλλοι χρησιμοποιούν HHO Cell:

•Το μείγμα αερίων HHO έχειμία σύνδεση πρίζας.
• Το αέριο υδρογόνο και οξυγόνο αναμιγνύονται αμέσως
• Αλκαλικός τύπος με KOH (ηλεκτρολύτης)

Μεικτό αέριο που ονομάζεται HHO

Δύο βασικά σχέδια καυστήρα

Προ-μιξξξ & μετα-μιξξξ


Προμιγμένα:"μη χειριζόμενο"Οι μηχανές HHO χρησιμοποιούν αυτό το είδος προ-μικροποιημένου ακροβώτιου καυστήρα.

Μετα-Μικρο-Μικρο-Διατρημάτων Burner Σφουγγαρίστρα, μας υδρογόνο μηχανή Brazing χρησιμοποιούν αυτό το είδος μετα-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-Μικρο-"Διαδικασία προσχώρησης"είναι ΦΩΣΗ

Διάλογος καυστήρων και φακών


Μοναδικός και διπλός πυρσός

Διατίθενται διαφόρων μεγεθών ακροφύσια καυστήρα Safeflame.

Πεδίο μεγέθους - Όσο μεγαλύτερος είναι ο αριθμός, τόσο μικρότερο είναι το μέγεθος της θύρας.

Οι καυστήρες και οι φακούς μπορούν να σχεδιαστούν σύμφωνα με τις απαιτήσεις των πελατών.

ΟΧΙ Συμπυκνωμένα αέρια ή δίκτυα

Χωρίς απαιτούμενα διαβρωτικά χημικά


Υγεία και Ασφάλεια

* Το σύστημα εξαλείφει τη χρήση φιάλων συμπιεσμένου αερίου και μειώνει την πιθανότητα έκρηξης φιάλης αερίου.

* Η φλόγα υδρογόνου είναι φιλική προς το περιβάλλον.
περιβάλλον για τους χειριστές συγκόλλησης.

• Η πίεση του αερίου στο εσωτερικό του ηλεκτρολύτη είναι πολύ χαμηλή (< 0, 5 bar), η οποία είναι χαμηλότερη από κάθε ασφάλεια.

Κανονισμός για δοχεία υψηλής πίεσης.
• Χωρίς αποθήκευση αερίων υδρογόνου και οξυγόνου· η μηχανή παράγει το υδρογόνο και το οξυγόνο
αέρια κατόπιν αιτήματος.
• Η συγκόλληση δεν απαιτεί από τον χειριστή να φοράει ειδικά γυαλιά.
• Οι ατμοί μειώνονται κατά περίπου 60-70%


Ποιότητα.
Η φλόγα είναι ουδέτερη και συγκεντρωμένη.
δεν εξαπλώνεται, εξαλείφοντας τον κίνδυνο υπερθέρμανσης του κομματιού συγκόλλησης και των κοντινών
Μια τέτοια φλόγα μειώνει δραστικά την οξείδωση στο εσωτερικό του
για τη βιομηχανία ψύξης/κλιματισμού με λιγότερη οξείδωση
Η διατήρηση της ατμόσφαιρας στο εσωτερικό του σωλήνα χαλκού θα έχει ως αποτέλεσμα την παράταση της ζωής του συμπιεστή.

• Χάρη στην ουδέτερη φλόγα και την υψηλή θερμοκρασία, το κράμα συγκόλλησης διεισδύει βαθύτερα στη σύνδεση παράγοντας ισχυρότερες συνδέσεις.
• Τα αέρια υδρογόνου και οξυγόνου από τον ηλεκτρολύτη αναμιγνύονται αυτόματα στην άκρη του φακού, εξαλείφοντας έτσι την ανθρώπινη παρέμβαση, την φλόγα'Η ποιότητα της συγκόλλησης είναι πάντα σταθερή, επομένως η ποιότητα της συγκόλλησης βελτιώνεται.


Τεχνικές παραμέτρους

Πρακτικότητα

• Ο φακός είναι εργονομικά σχεδιασμένος και ελαφρύς (περίπου το ήμισυ του βάρους ενός συμβατικού φακού), γεγονός που βελτιώνει την παραγωγικότητα του χειριστή.

• Τα προϊόντα μας εξαλείφουν το back-light, ο χειριστής δεν χάνει την εμπιστοσύνη του στο σύστημα, η παραγωγικότητα δεν επηρεάζεται.

• Όλα τα μηχανήματα μας χρησιμοποιούν αποσταγμένο ή αποιονισμένο νερό για την παραγωγή των αερίων· το νερό τροφοδοτείται αυτόματα στο μηχάνημα χωρίς την παρέμβαση του χειριστή.

Οι ασφαλείς φλόγες παράγουν αέρια μόνο από αποιονισμένο νερό και ηλεκτρική ενέργεια, και τίποτα άλλο.

Εξοικονόμηση κόστους

Με το Safeflame εξοικονομείτε... αποφεύγετε τα περισσότερα από τα κόστη που αναφέρονται παρακάτω.

- Το κόστος του φυσικού αερίου (το κόστος του φυσικού αερίου αυξάνεται).
- Κόστος ενοικίασης κυλίνδρων και μεταφοράς κυλίνδρων.
- Το κόστος των επενδύσεων για τη συμμόρφωση με τους κανονισμούς ασφάλειας σε κάθε κράτος μέλος
Κελί εργασίας συγκόλλησης.
- κόστος κατάρτισης των χειριστών για τη ρύθμιση του μείγματος αερίων ενός συμβατικού φακού.
Η θερμοκρασία συγκόλλησης φτάνει 2 έως 3 φορές
Ταχύτερα σε σύγκριση με ένα συμβατικό σύστημα.

Με το Safeflame, δεν έχετε αυτά τα έξοδα και το Safeflame απαιτεί
Το γεγονός αυτό θα έχει ως αποτέλεσμα την παραγωγή
Αποτελεσματικότητα

Εφαρμογές:Φωτιά με σίδηρο § Φωτιά με γυαλί § Φωτιά με επεξεργασία § Φωτιά με θέρμανση § άλλα

Αγορές

Θέρμανση, εξαερισμός, κλιματισμός και ψύξη (HVACR) §
Βιομηχανία κοσμημάτων
Εκπαιδευτικά σχολεία
Βιομηχανία γυαλιού
Βιομηχανία πλαστικών
Αυτοκινητοβιομηχανία/Αεροδιαστημικό §
Και πολλοί άλλοι.


Εκμετάλλευση του Safeflame στις αγορές

Αυτό που πρέπει να κάνουμε είναι να εντοπίσουμε πλήρως τη φλόγα.
• Μέγεθος φλόγας HVACR/δυναμίες 2 έως 50 l/min
• Μέγεθος φλόγας κοσμηματοποιίας/δυναμικότητες 0,5 έως 6l/min
• Εκπαιδευτικό μέγεθος φλόγας/δυναμίες 1 έως 10 l/min
• Μέγεθος φλόγας γυαλισμού πλαστικών/δυναμίες 1 έως 5 l/min

Πρέπει να ταιριάξουμε και να συνδέσουμε κατάλληλα μεγέθη Safeflame καυστήρες / φακούς
Ειδικότερα, η παραγωγή ηλεκτρολύσεων με κατάλληλο μέγεθος και τιμή
"συσκευές ασφαλούς φλόγας" που μπορούν να παραδώσουν αυτή τη ΝΕΑ ΑΣΦΑΡΗ ΦΛΑΜΠΗ
Οι ανάγκες, οι παράγοντες και η οικονομική διαδρομή προς κάθε αγορά.


Χρόνος
Προς
ΑΛΛΑΓΗ

Η φλόγα υδρογόνου είναι περίπου 2700 °C.
Και για πρώτη φορά, η SAFEFLAME μπορεί να παρέχει το πλήρες φάσμα των μονάδων ασφαλείας ηλεκτρολύτη ποιότητας από 1LPM έως 14LPM και άνω σε ανταγωνιστικές τιμές.Η φλόγα υδρογόνου από την Safeflame με το ειδικά σχεδιασμένο φακό της είναι ασφαλέστερη, πιο πράσινη και μπορεί να παρέχει ακριβή έλεγχο της νέας φλόγας.
